Massachusetts Teknoloji Enstitüsü'nden bilim insanları, görünür ışığı yönlendirebilen nano ölçekli 3 boyutlu fotonik cihazlar üretmeyi başardı.
Geliştirilen yeni teknik, geleceğin optik bilgisayarlarının önünü açacak.

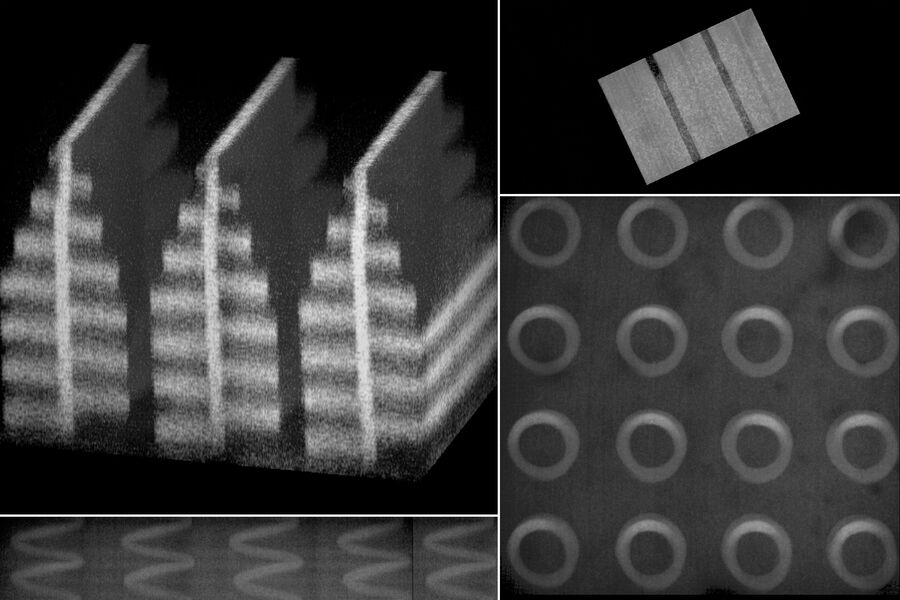

Araştırma ekibi, ''iç patlama oyma'' adı verilen özel bir yöntemle hidrojel malzemeler üzerine mikroskobik boşluklar işledi.
Daha sonra bu yapılar küçültülerek 100 nanometrenin altına indirildi. Böylece görünür ışığın kontrol edilmesini sağlayabilecek son derece hassas yapılar elde edildi.
Bilim insanları, yöntemin mevcut üretim tekniklerinin ulaşamadığı çözünürlük seviyesine eriştiğini belirtiyor.
Yeni teknoloji sayesinde ışık, belirlenen yönlerde kırılabiliyor ve bu da ışıkla çalışan işlem sistemlerinin geliştirilmesine imkan tanıyor.
Fotonik cihazlar, elektrik yerine ışık kullanarak işlem yapabiliyor. Bu durum, klasik yarı iletken çiplere göre çok daha düşük enerji tüketimi ve yüksek hız avantajı sağlayabilir.
Araştırmacılar, geliştirdikleri sistemin yalnızca deneysel bir çalışma olmadığını da gösterdi.
Üretilen prototip cihaz, basit rakam sınıflandırma işlemlerini gerçekleştirmeyi başardı.
Sisteme verilen sayı şekilleri, ışığın yönlendirilmesiyle algılandı ve sonuç tamamen optik yollarla üretildi.
Çalışmanın baş yazarlarından Quansan Yang, görünür ışığın kontrol edilebilmesi için 100 nanometrenin altında yapıların gerekli olduğunu belirterek, yeni yöntemin bu eşiği aştığını açıkladı.
TIP VE YAPAY ZEKA İÇİN YENİ DÖNEM
Araştırma ekibi, teknolojinin yalnızca bilgisayar sistemlerinde değil, sağlık alanında da büyük potansiyel taşıdığı görüşünde.
Gelecekte geliştirilecek optik cihazların, kan örnekleri içinde dolaşan nadir tümör hücrelerini tespit etmekte kullanılabileceği ifade ediliyor.
Bilim insanları ayrıca yüksek hızlı biyolojik görüntüleme sistemleri, gelişmiş sensörler ve yapay zekâ destekli optik işlemciler üzerinde de çalışmayı planlıyor.
Yeni üretim yönteminin bir diğer dikkat çekici yönü ise son derece karmaşık yapılar oluşturabilmesi oldu.
Araştırmacılar, kelebek kanadından ilham alan desenler ve sarmal yapılar dahil birçok farklı nano tasarım üretti.
TEKNOLOJİ DÜNYASINDA HEYECAN YARATTI
Uzmanlara göre bu gelişme, optik hesaplama teknolojilerinde önemli bir kırılma noktası olabilir.
Günümüzde veri merkezleri ve yapay zekâ sistemleri büyük miktarda enerji tüketirken, ışık tabanlı işlem teknolojileri daha hızlı ve verimli çözümler sunabilir.
Araştırma ekibi şimdi daha gelişmiş optik işlem sistemleri geliştirmek için çalışmalarını sürdürüyor.
Yeni nesil fotonik çiplerin gelecekte klasik bilgisayar işlemcilerine alternatif oluşturabileceği değerlendiriliyor.
